平板铸铁闸门生产厂家荣程水利

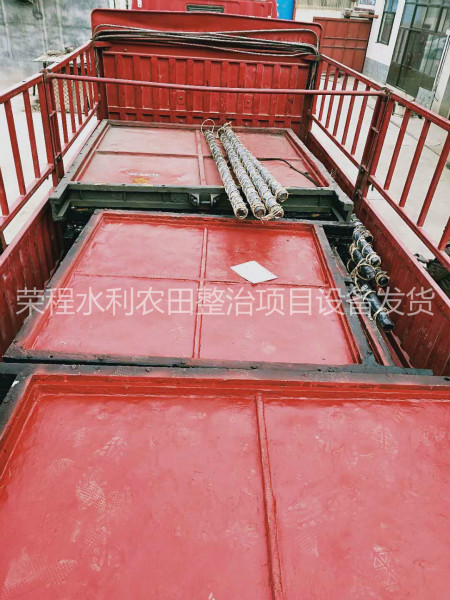

平板铸铁闸门是公司生产的20多种闸门中的一种闸门,由闸板、闸框、导轨、闭紧斜铁、吊耳、固定螺栓等零配件组成。其主要构造有:
1、闸框由合金铸铁整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。门框平面经龙门创及立车精加工并分别加工一道槽,以便镶入青铜密封面。
![](/uploads/allimg/190101/1-1Z10122195OK.jpg)

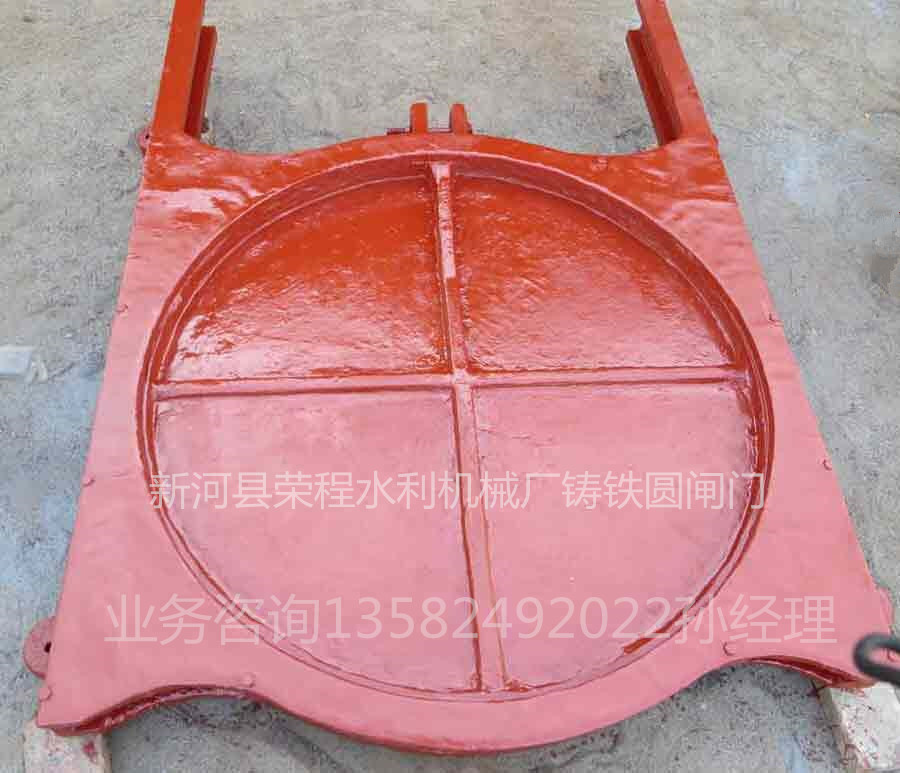

2、闸板为整体铸造的方形和圆形开板,并在迎水面自带“井”字形的加强筋,加强筋的数量视闸门规格大小而定,一般间距为250~350mm之间,门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。门体上端有吊耳为铸钢,门体与吊耳的两接角面精加工之后用螺栓固定,吊耳的销轴孔用镗床加工。
3、导轨用合金铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的磨擦力,导轨和门框连接的接触部位精加工,用螺栓联接,并有定位销防止错位。
4、楔紧装置:为达到闸门的止水效果,闸门两侧应设置楔块。楔块用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整,当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位或已到位而楔块尚楔紧时,需调整全部楔块。
![](/uploads/allimg/190101/1-1Z10122203O14.jpg)
5、密封面可采用铜条或铜圈分别镶入门框和门体的槽内,密封面铜条镶好之后用刨铣床进行铣削,磨削加工,应保证门框和门体之间的密切贴合。
以上所述是关于平板铸铁闸门的产品介绍,了解更多产品关注产品分类目录,也可以直接致电13582492022孙经理,进行咨询洽谈,微信同号。
