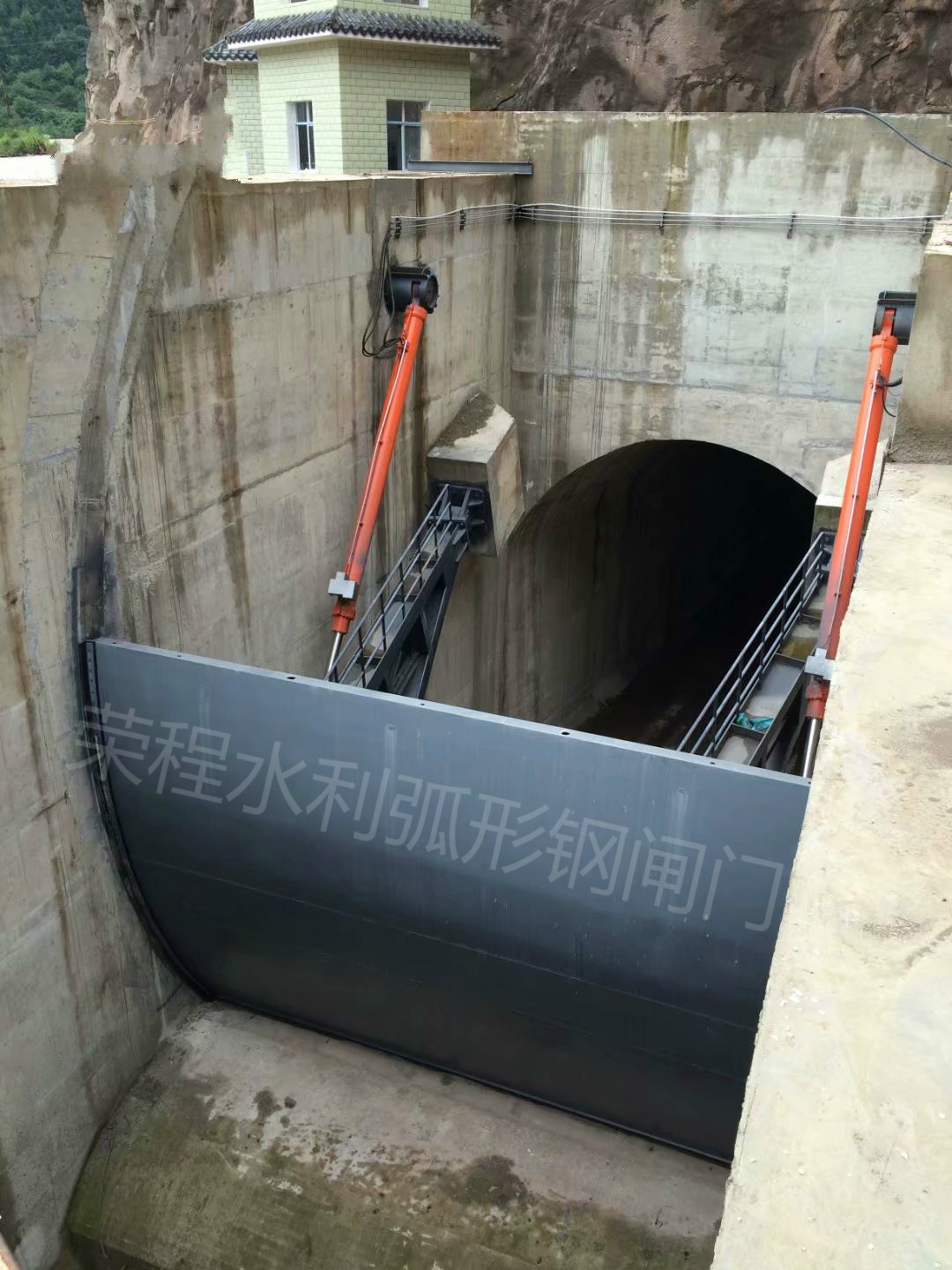

弧形闸门的本体由门叶、支臂、支承铰和止水装置四部分组成。门叶是近似平面体系的弧形受压面，由弧形面板和主次梁的梁格体系构成。该设备的门叶梁格布置有主横梁系与主纵梁系两种形式。

　　主横梁系多用于露顶式或宽高比较大的弧形闸门;需要用液压启闭机开启。主纵梁系常用于高水头宽高比较小的潜孔式弧形闸门。

　　弧形闸门的支臂支撑门叶并传递径向合力于支铰轴上。特窄的弧形闸门也有做成一个支臂框架的，称为独支臂弧形闸门。支臂有直支臂和斜支臂之分，后者多用于孔口宽度大的露顶式弧形闸门。每侧支臂多由两根承压构件(柱)组成。

　　对高度较大的，每侧也有用三根承压构件的。支承铰由连接支臂的铰链、固定轴和固定铰座组成。铰座牢固地与建筑物上的埋设构件联接，并传力于基础上。支铰要转动灵活，其安装位置应高出下游水面。支承铰的形式有圆柱铰和圆锥铰等。圆柱铰构造比较简单，制造、安装也较方便，应用普遍;圆锥铰多用于大跨度(宽)露顶式弧形闸门上。
